BL13232E——250kbps双通道高可靠RS-232收发器
日期：2022-11-23 来源：belling

引言

RS-232是常用的串行通信接口标准之一，因其综合成本低、系统应用简单的特点，自标准发布以来一直被广泛使用。目前主要应用于工业控制、通信设备、电脑/服务器、电力设备、安防监控、医疗设备、打印机等领域。上海贝岭RS-232收发器BL13232E具有出色的抗ESD能力和优异抗干扰能力，能够为RS-232应用提供强大可靠的接口，是RS-232串口通信系统理想的选择。



产品介绍

BL13232E是一款双通道RS-232收发器，芯片由两个驱动器、两个接收器和一个双电荷泵电路组成。电荷泵和外部四个0.1μF小电容支持3V至5.5V单电源供电。该芯片符合 TIA/EIA-232-F 标准，在异步通信控制器与串行端口连接器之间提供电气接口,数据信号传输速率高达250kbps。接收器可承受±25V电压，耐压水平高。

BL13232E具有高可靠性的特点，增强型ESD结构为发送器输出和接收器输入提供保护，可承受±15kV IEC61000-4-2气隙放电和±12kV IEC61000-4-2接触放电，同时芯片具有强大的抗干扰能力，确保在恶劣环境下能够正常通讯。

BL13232E采用节省空间的SOP16和TSSOP16封装。

产品特点

Ø  RS-232总线引脚ESD保护

– ±12kV（IEC61000-4-2，接触放电）

– ±15kV（IEC61000-4-2，气隙放电）

Ø  符合TIA/EIA-232-F标准

Ø  宽工作电压范围：3V ~5.5V

Ø  传输速率高达 250kbps

Ø  两个驱动器和两个接收器

Ø  接收器可承受±25V电压

Ø  外部电容：4×0.1μF

Ø  3.3V供电下可接受5V逻辑输入

Ø  工作温度范围：-40~﹢125℃


主要参数

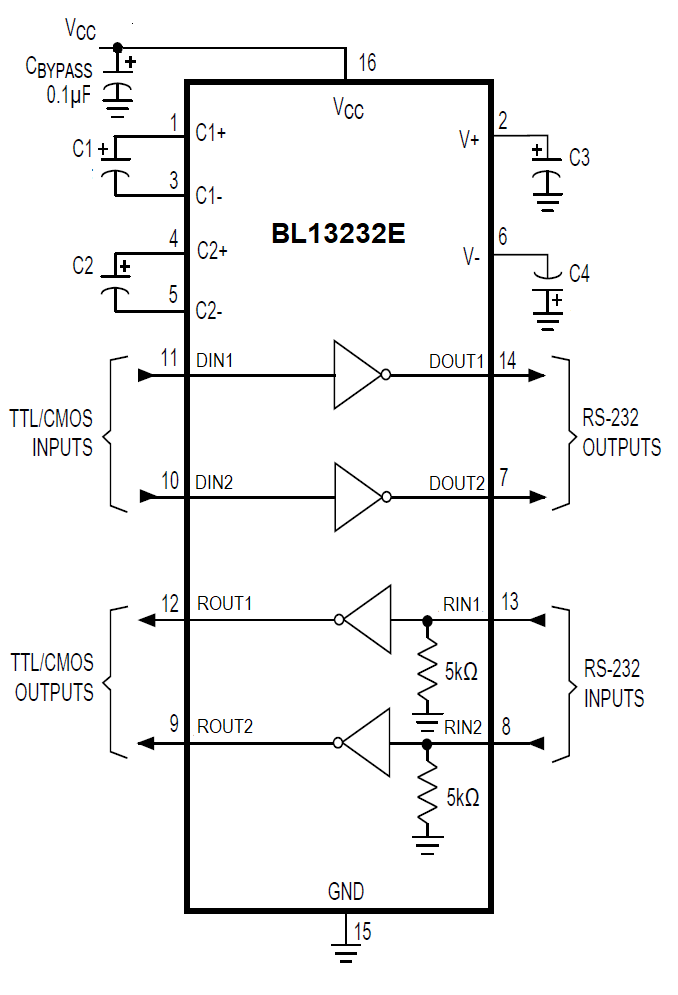

典型应用图
