SD7218AS

产品特点
技术文档

外围IC类别	接口方式	工作电压	工作温度	功能	封装形式
LED驱动器	IIC	4.5V~5.5V	-40℃~+85℃	8x8 LED数码管/键盘驱动器	DIP28/SOP28

LED数码管驱动专用IC－SD7218A

两线式串行接口、8×8数码管接口、64键键盘接口、100Bytes静态RAM 、可级联2片

概述：

SD7218A是一片具有两线式串行接口的、可同时驱动8位共阴式数码管(或64只独立LED) 、100Bytes静态RAM的智能显示驱动芯片，该芯片同时还可连接多达64键的键盘矩阵。SD7218A内部含有译码器，可直接接受16进制码，SD7218A还具有多种控制指令，如消隐、闪烁、左移、右移、段寻址等。

主要性能特点：

>工作电压：4.5V~5.5V;工作温度：-40℃～+85℃。

>串行两线式接口

>各位独立控制译码/不译码及消隐和闪烁属性

>(循环)左移/(循环)右移指令

>具有段寻址指令，方便控制独立LED。

>64键键盘控制器，内含去抖动电路

>100Bytes静态RAM

>可级联2片，LED数为64×2。

>DIP28和SOIC28两种封装

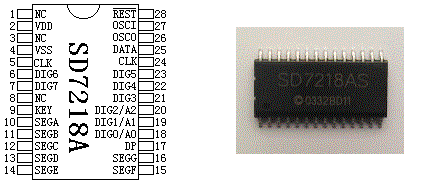

管脚:

SD7218A_pin_top
