实时时钟IC  SD3068 /SD3302


内置谐振电容、全温度补偿的实时时钟IC

概述:

   SD3068/SD3302是一种具有标准IIC接口的实时时钟芯片,CPU可使用该接口通过7位地址寻址来读写片内122字节寄存器的数据(包括时间寄存器、报警寄存器、控制寄存器、电池电量寄存器、70字节的用户SRAM寄存器及8字节的ID码寄存器)。 SD3068/SD3302内置谐振电容及数字温度补偿,用户可以不用顾虑因外接谐振电容等所带来的元件匹配误差问题、晶振温度特性问题及可靠性问题,实现在常温及宽温范围内不需用户干预、全自动、高可靠计时功能。 SD3068/SD3302具有一个后备电池输入脚VBAT,内部的充电电路可对外接的充电电池进行智能充电,也可对电池电量进行检测和欠压报警指示。 该芯片可满足对实时时钟芯片的宽温补偿的需要,是在选用实时时钟IC时的理想选择。

 sd2068photo

主要性能特点:

      >低功耗: 0.8μA 典型值(VBAT =3.0V,Ta=25℃)。

      >工作电压:2.7V~5.5V,工作温度为-40℃~+85℃。

      >标准IIC总线接口方式,最高速度400KHZ(4.5V~5.5V)。

      >年、月、日、星期、时、分、秒的BCD码输入/输出,并可通过独立的地址访问各时间寄存器。

      >闰年自动调整功能(从2000年~2099年)。

      >可选择12/24小时制式.

      >内置年、月、日、星期、时、分、秒共7字节的报警数据寄存器及1字节的报警允许寄存器,共有96种组合报警方式,并有单事件报警和周期性

        报警两种中断输出模式,报警时间最长可设至100年。

      >周期性频率中断输出:从4096Hz~1/16Hz……1秒共十四种方波脉冲.

      >自动重置的三字节共24位的倒计时定时器,可选的4种时钟源(4096HZ、1024HZ、1秒、1分钟),最小定时为244us,最长定时可到31年,通          过计算可获得较精确的毫秒级定时值。

      >5种中断均可选择从INT脚输出,并具有4个中断标志位.

      >内置70字节通用SRAM寄存器可用于存储用户的一般数据。

      >内置8bit转换结果的数字温度传感器,为了节省电池电量消耗,设为VDD模式下60S间隔测温一次,电池模式600S间隔测温一次。

      >内置谐振电容,芯片内部通过高精度补偿方法,实现在宽温范围内较高精度的计时功能。

      >具有一次性或充电的后备电池输入脚VBAT ,其内部的3.3V稳压充电电路可选择性地对外接的充电电池进行自动充电,内置的充电限流电阻可            位选2KΩ、5KΩ和10KΩ三种。

      >内置电池电压检测功能,可读取当前电池电压值(三位有效数),设置高低电池报警电压值并从INT脚输出中断。

      >芯片依据不同的电压自动从VDD切换到VBAT或从VBAT切换到VDD。当芯片检测到主电源VDD掉到2.4V电压以下且VDD小于VBAT,芯片会转为        >由接在VBAT的后备电池供电;当VDD大于VBAT或VDD大于2.4V,则芯片会转为由VDD供电。(内置电源模式指示位PMF,VDD模式时PMF=0,

        VBAT模式时PMF=1)。

      >内置8字节的ID码,芯片出厂之前设定的、全球唯一的身份识别码。

      >内置IIC总线0.5秒自动复位功能(从Start命令开始计时),该功能可以避免IIC总线挂死问题。

      >内置三个时钟数据写保护位, 避免对数据的误写操作,可更好地保护数据。

      >内置软件可控VBAT模式IIC总线通信禁止功能(BATIIC=0,VBAT模式下禁止IIC通信;BATIIC=1,VBAT模式下允许IIC通信.上电默认值

        BATIIC=0),从而避免在电池供电时CPU对时钟操作所消耗的电池电量,也可避免在VDD上、下电的过程中因CPU的I/O端口所输出的不受控的          杂波信号对时钟芯片的误写操作,进一步提高时钟芯片的可靠性。

      >内置上电指示位RTCF,当包括电池在内的所有电源第一次上电时该位置1。

      >内置电池电压欠压指示位BLF,当电池电压低于2.2V时BLF位置1。

      >内置停振检测位OSF,当内部振荡器停止振荡时该位置1。

      >芯片管脚抗静电(ESD)>2KV。

      >芯片在兴威帆的评估板上可通过4KV的群脉冲(EFT)干扰。

      >CMOS 工艺

      >封装形式:SOP8、MSOP8,其中SD3302管脚可排版兼容1302。

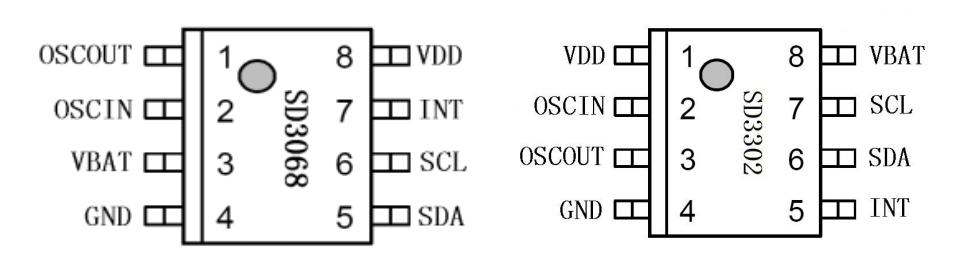

管脚设置:



管脚说明:

名称功能特征
OSCOUT晶振的输入(内置电容)0~1.5V输入
OSCIN晶振的输出(内置电容)0~1.5V输出
VBAT

备用电源(电池)输入脚,内置稳压及充电电流可选的充电电路。



2.3V~3.6V,不用时应将其接GND.

GND负电源(GND)
SDA串行数据输入/输出脚,此管脚通常用一电阻上拉至VDD,并与其它漏极开路或集电器开路输出的器件通过线与方式连接.N沟道开路输出, CMOS输入.
SCL串行时钟输入脚,由于在SCL上升/下降沿处理信号,要特别注意SCL信号的上升/下降升降时间,应严格遵守说明书。CMOS输入
INT报警中断输出脚,根据控制寄存器来设置其工作的模式,它可通过重写控制寄存器来禁止.N-沟道开路输出
VDD正电源2.7V~5.5V
