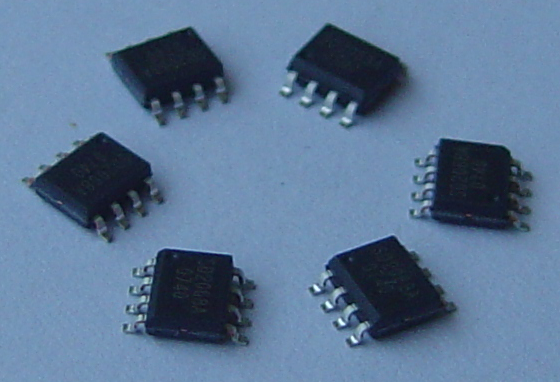

实时时钟IC SD2058 /SD2059
内置64字节RAM、32K输出、时钟精度调整寄存器
概述
SD2058是一种具有标准IIC接口的实时时钟芯片,CPU可使用该接口通过6位地址寻址来读写片内64字节寄存器的数据(包括时间寄存器、报警寄存器、控制寄存器、通用SRAM寄存器)。SD2058内置单路定时/报警中断输出,报警中断时间最长可设至100年;内置时钟精度数字调整功能,可以在很宽的范围内校正时钟的偏差(-189ppm~+189ppm,分辨率3.05ppm),并通过外置的温度传感器可设定适应温度变化的调整值,实现在宽温范围内高精度的计时功能 ;具有独立的32768hz方波脉冲输出脚。该芯片可满足对实时时钟芯片的各种需要,为工业级产品,是在选用实时时钟IC时的理想选择。
主要性能特点:
> 低功耗: 1.0μA 典型值(VDD=3.0V,Ta=25℃)。
> 工作电压:1.8~5.5V,工作温度:-40℃~+85℃。
> 标准IIC总线接口方式,最高速度400KHZ(4.5V~5.5V)
> 年、月、日、星期、时、分、秒的BCD码输入/输出,并可通过独立的地址访问各时间寄存器。
> 闰年自动调整功能(从2000年~2099年)
> 可选择12/24小时制式
> 内置年、月、日、星期、时、分、秒共7字节的报警数据寄存器及1字节的报警允许寄存器。
> 内置44字节通用SRAM寄存器可用于存储用户的一般数据
> 三种中断均可选择从INT脚输出,并具有两个中断标志位
> 可设定并自动重置的单路报警中断功能(时间范围最长设至100年),年、月、日、星期、时、分、秒报警共有96种组合方式,并有单事件报警 和周期性报警两种中断输出模式。
> 周期性频率中断输出:从32768Hz~1/16Hz……1秒共十五种方波脉冲
> 具有独立的、可控的32768HZ方波脉冲输出脚32K
> 自动重置的8位倒计时定时器,可选的4种时钟源(4096HZ、64HZ、1HZ、1/60HZ)。
> 内置时钟精度数字调整功能,可通过程序来调整走时的快慢。用户采用外置的温度传感器,设定适应温度变化的调整值,可实现在宽温范围内 高精度的计时功能。
> 内置IIC总线0.5秒自动复位功能(从Start命令开始计时),保证时钟数据的有效性及可靠性,避免IIC总线挂死问题。
> 内置三个时钟数据写保护位, 避免对数据的误写操作,可更好地保护时钟数据。
> 内置上电复位电路及指示位
> 内置电源稳压,内部计时电压可低至1.5V
> 芯片管脚抗静电(ESD)>4KV
> 芯片在兴威帆的评估板上可通过4KV的群脉冲(EFT)干扰
> 软件与兴威帆的SD2068全兼容
> CMOS 工艺
> 封装形式:SOP8/MSOP8;SD2059管脚与8563全兼容。

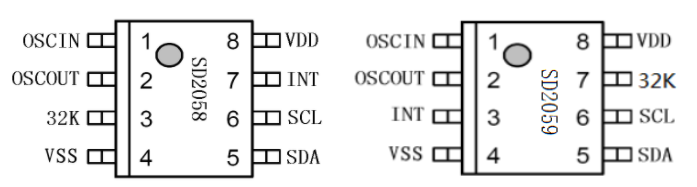

管脚设置:
管脚说明:
名称 | 功能 | 特征 |
OSCIN | 晶振的输入 | 0~1.5V输入 |
OSCOUT | 晶振的输出 | 0~1.5V输出 |
32K | 32.768KHZ方波信号输出脚 | N-沟道开路输出 |
GND | 负电源(GND) | |
SDA | 串行数据输入/输出脚,此管脚通常用一电阻上拉至VDD,并与其它漏极开路或集电器开路输出的器件通过线与方式连接. | N沟道开路输出, CMOS输入;当VBAT引脚的后备电源被激活时,该引脚被禁止. |
SCL | 串行时钟输入脚,由于在SCL上升/下降沿处理信号,要特别注意SCL信号的上升/下降升降时间,应严格遵守说明书。 | CMOS输入. 当VBAT引脚的后备电源被激活时,该引脚被禁止. |
INT | 报警中断输出脚,根据控制寄存器来设置其工作的模式,它可通过重写控制寄存器来禁止. | N-沟道开路输出 |
VDD | 正电源 | 1.8V~5.5V |

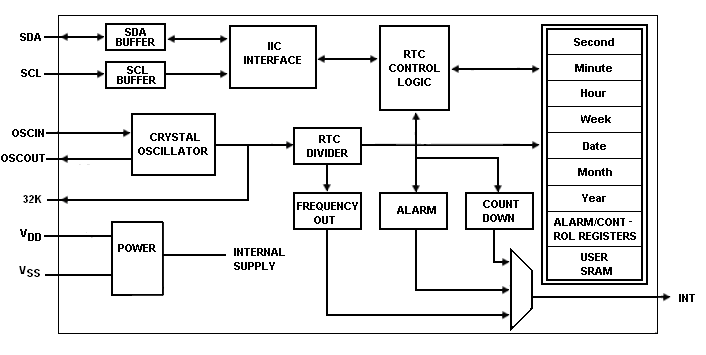

原理框图:
