BLL2770 26W车大灯应用

日期：2022-11-29

来源：belling

一、前言

相比于传统卤素车灯，LEDLED大灯。从未来发展来看似乎LEDLED

二、上海贝岭车灯驱动芯片BLL2770介绍

BLL2770是40V耐压同步降压恒流LED驱动芯片，主要特点如下：

1、集成两个低导通内阻MOS，输出电流最大3.5A，输入电压15V时，电源效率可达93%以上；

2、150mV；

3、输出恒流精度可达±3%；

4、

5、140℃时，输出电流会降低，保证LED不会熄灭，使行车安全可靠；

6、芯片开关频率为135KHz,带有抖频功能，使得EMI

三、基于BLL2770的26W车大灯应用电路介绍

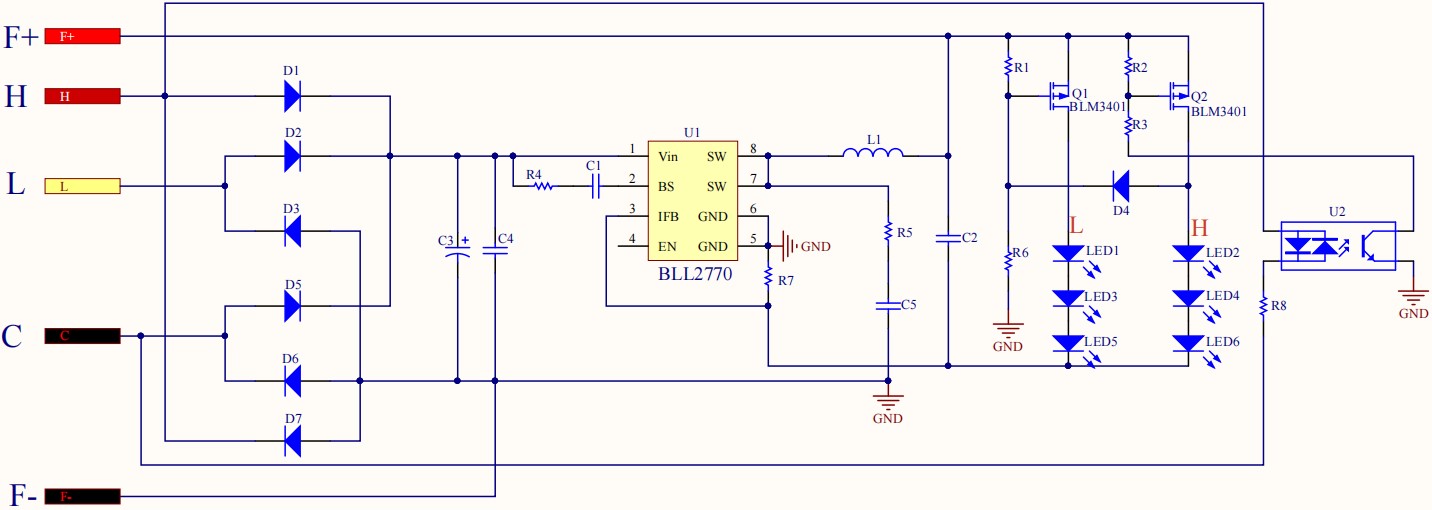

图1 应用电路图

电路原理简介：输入电压13V，输出9V2.6A，电压从H和C两端输入时亮远光灯，电压从L和C两端输入时亮近光灯。F+和F-是散热风扇所用9V电源。

四、基于BLL2770车灯产品优势

1、

2、EMI

3、

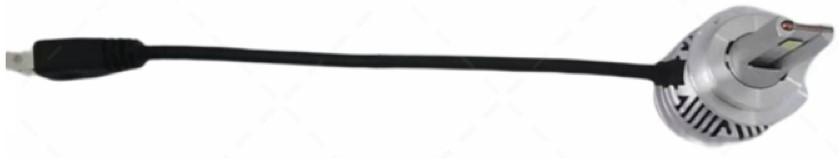

图2 车灯实物图

五、上海贝岭新款车灯芯片BLL2771介绍

70V，输出电流最大4ABLL2771主要特点如下：

1、芯片耐压70V，输出电流最大4A；

2、内部集成两个55mΩ MOS；

3、输出电流可调，内部电压基准为150mV；

4、输出电流精度可达±3%；

5、无需外部补偿；

6、具有调光输入引脚；

7、

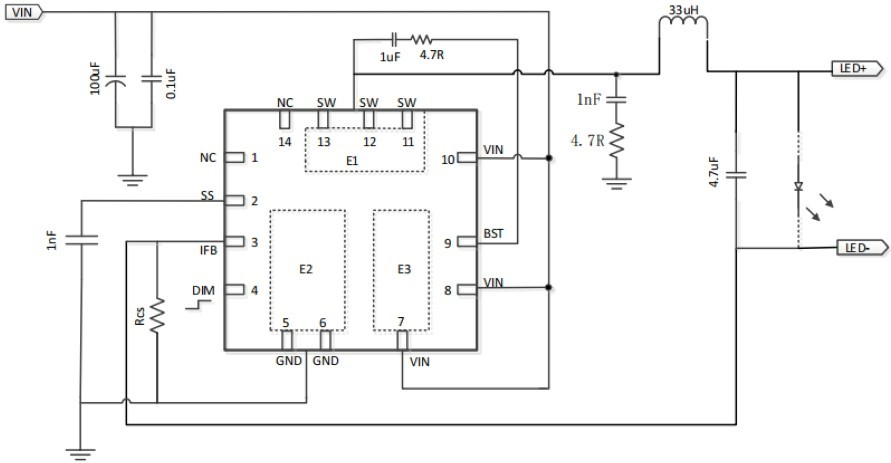

图3 BLL2771典型应用电路

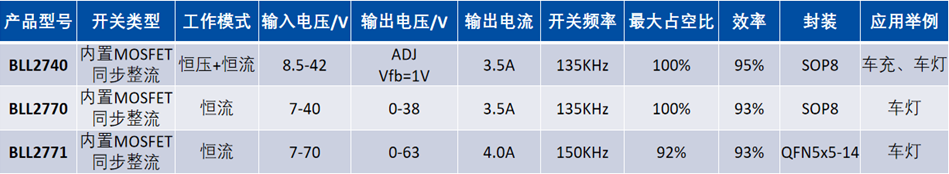

六、上海贝岭车灯芯片选型表
