指尖上的健康专家,上海贝岭血氧仪应用方案
日期:2023-01-18 来源:belling

        指夹式血氧仪是用来监测血氧饱和度的一种小型仪器,体积小、功耗低、使用方便、便于携带。测量时只需将手指插入指夹式光电传感器中,即可测量血氧饱和度值和脉率。血氧饱和度指的是血液中被氧结合的氧合血红蛋白的容量,占全部可结合的血红蛋白容量的百分比。它是反应人体是否缺氧的一个重要的指标,是体现呼吸循环的重要生理参数。血氧饱和度正常值应该在95%-100%,如果低于94%,就需要引起警惕,尽快到医院检查缺氧的原因。

随着我国人口老龄化速度不断加快,人们对慢病预防和健康管理的需求呈上涨趋势。例如,患有心脑血管疾病的病人会因血液黏稠、冠状动脉硬化、血管腔狭窄从而导致供氧困难。由于病毒感染等原因造成的呼吸系统疾病,患者也会因为呼吸困难导致吸入氧气量不足。如果患者重度缺氧,得不到及时供氧抢救,很可能有生命危险。因此,这类人群需要长期监测血氧含量,预防危险发生。指夹式血氧仪正是一款具备“预防”属性的家用健康设备。

指夹式血氧仪的测量原理是根据还原血红蛋白(Hb)和氧合血红蛋白(HbO2)对红光和红外光的吸收能力不同,用两束不用波长的光(红光和红外光)照射人体指端而由光敏组件获取测量信号,所获取信息经过处理后分析出血氧饱和度值。

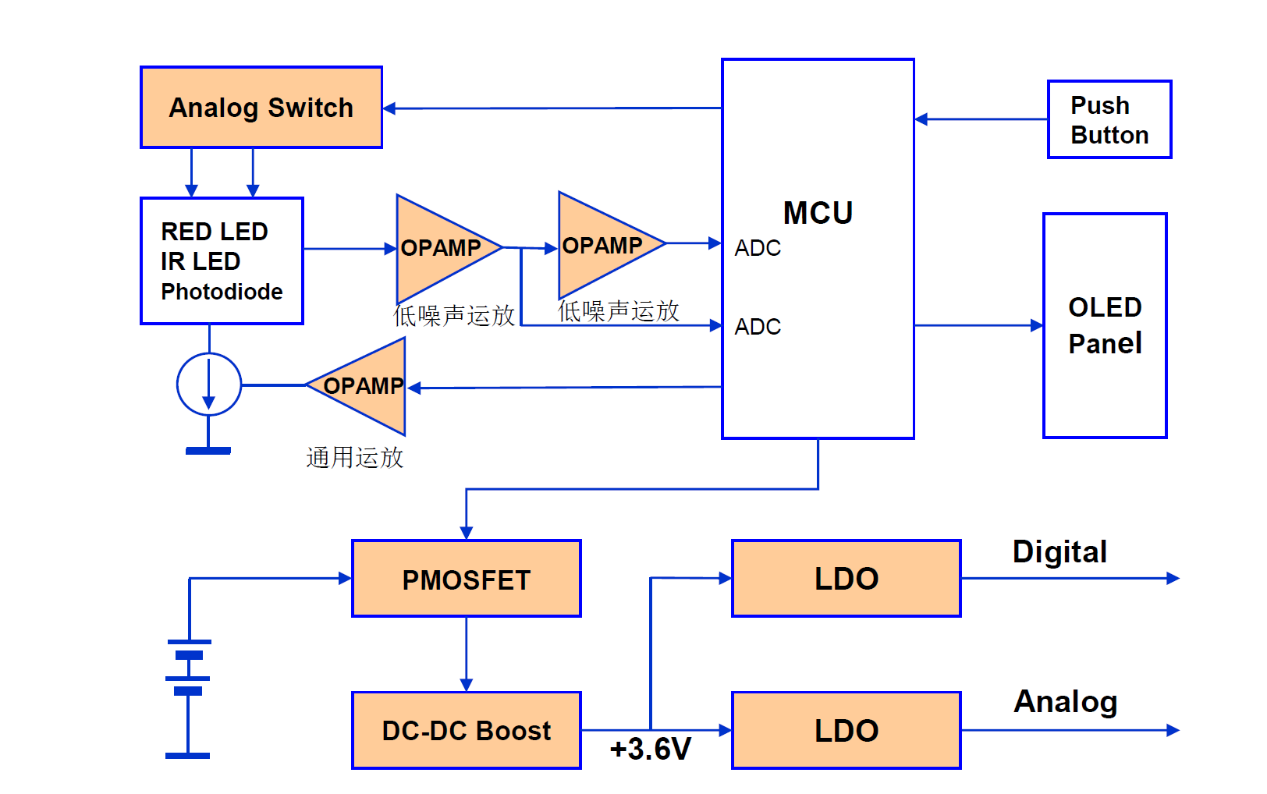

图1 指夹式血氧仪原理框图


图1为指夹式血氧仪原理框图,图中,模拟开关用于切换红光LED和红外光LED灯,LED灯发射电流可达到几十mA,因此要求模拟开关具有低导通电阻特性。红光和红外光LED由通用运放和三极管构成的恒流电路驱动,具有较高的电流精度和较低的温度漂移。在光敏接收管侧,运放用于实现光电转换,一般选用低噪声运放,能够更好地提高系统的分辨率。在电源拓扑上,一种是采用两节干电池(3V)供电,通过DC-DC升压到3.6V,再通过LDO降压给系统各电路使用,另一种采用锂电池供电,可以循环充电使用。

1、 模拟开关

超低导通电阻模拟开关BL1555:

l  宽工作电压范围:1.65~5.5V

l  超低导通电阻:0.3Ω

l  -3dB 带宽:33MHz

l  静态电流:小于 1uA

l  高隔离度:-66dB

l  工作温度范围:-40~+125℃

l  MSOP10,QFN1.8x1.4-10L 封装可选


表1  模拟开关选型表

2、 运算放大器

     低噪声运放BL3782/84:

l  宽工作电压范围:2.1V~5.5V

l  低失调电压:最大值 3.5mV

l  低温度漂移:典型值 2.4uV/℃

l  低输入偏置电流:1pA

l  增益带宽积(GBW):6MHz

l  静态电流:470uA 每通道

l  噪声系数:13nV/√Hz


  通用运放BL321L:

l  宽工作电压范围:2.1V~5.5V

l  低失调电压:最大值 3.5mV

l  低温度漂移:典型值 2.7uV/℃

l  低输入偏置电流:1pA

l  增益带宽积(GBW):1MHz

l  静态电流:40uA 每通道

l  噪声系数:27nV/√Hz

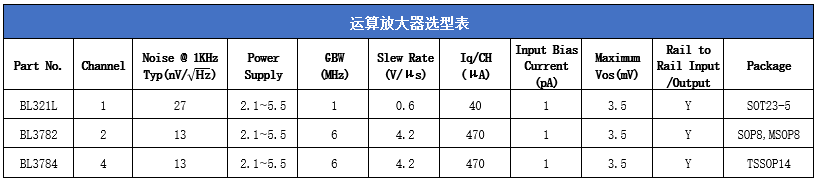

表2 运算放大器选型表

3、 LDO

低噪声高电源抑制比LDO BL9161G, BL9162:

l  宽工作电压范围

l  良好的电源抑制比指标

l  低关断电流

l  低dropout电压

l  内置过热保护功能

l  快放电功能

l  DFN1x1-4L,SOT23-5,SOT23-3,SC70-5封装

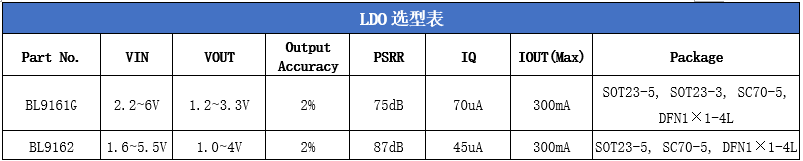

表3 LDO选型表

4、 锂电池充电芯片

线性充电管理芯片BL4054B,BL4056C:

l  锂电池正负极反接保护(部分型号)

l  Vcc 输入端反接保护(部分型号)

l  可编程充电电流

l  恒定电流/恒定电压

l  温度自适应可实现充电速率最大化

l  精度达到±1%的预设充电电压

l  自动再充电

l  C/10 充电终止

l  2.9V涓流充电

l  软启动限制浪涌电流


表4 锂电池充电芯片选型表

5、 DC-DC升压电路

BL8536和ME2188是PFM高效同步升压电路,静态电流低,外围电路简单,非常适合干电池供电的电子产品应用。

l  效率达93%以上

l  0.9V低启动电压

l  同步整流,不需外围肖特基二极管

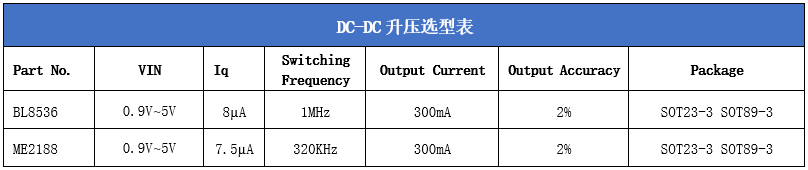

表5 DC-DC升压芯片选型表

6、 低压MOSFET

BLM2301和BLM2305为采用沟槽技术的P沟道低压MOSFET, 具有极低的导通电阻,低至0.7V的栅极开启电压非常适合采用电池供电的便携电子产品。


表6 低压P沟道MOSFET选型表
